可擴展式脈沖信號分配轉換器

所屬欄目：信號轉換模塊

發布時間：2023-11-07

關注度：622次

簡單介紹：聯系熱線：朱經理15053553352（微同）

在線訂購

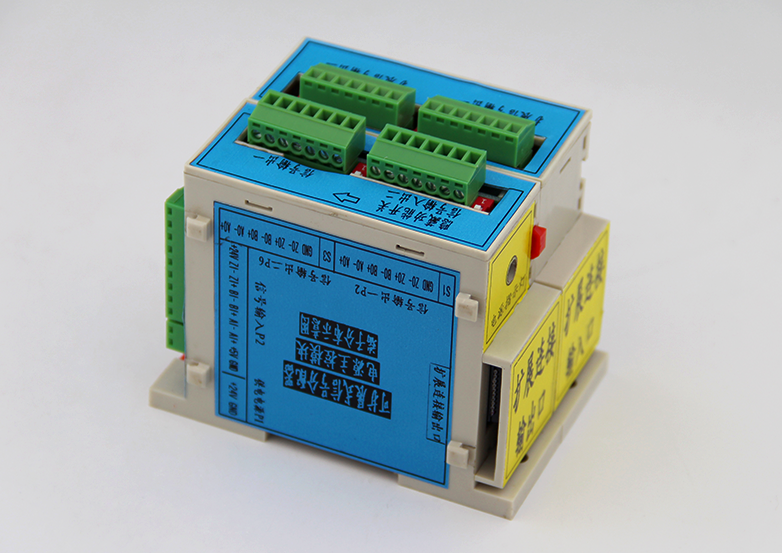

可擴展式脈沖信號分配轉換器（電源主控模塊）

可擴展脈沖信號隔離轉換分配器集光電隔離、信號轉換、信號分路多種功能于一身，是一款多功能信號處理模塊。該模塊不僅可以將脈沖信號進行多路同步分路，還可以將各路信號轉換成需要的信號類型，并進行隔離防護，不僅可以1分2，還可以通過擴展模塊實現4路、6路、8路、10路、12路多路擴展。該分路器可廣泛應用于電機同步控制、印刷、印染等信號分多路的場合，數控系統中數顯與控制信號類型匹配轉換等應用。

可擴展型脈沖信號分配轉換器采用高速光耦隔離，輸入1路脈沖信號，同步隔離輸出兩路，輸入可選5V(TTL/單端)或24V(HTL/單端)，輸出可選5V(TTL)或24V（HTL），輸入與輸出可巧妙地利用撥碼切換選擇不同電平定義方式。此款可擴展型脈沖信號分配切換器采用工業模塊式設計，支持導軌式安裝等安裝方式。

技術特性

● 支持旋轉編碼器A、B、Z、A/、B/、Z/輸入信號傳輸帶寬可達250KHZ

● 輸入：1路脈沖信號5V(RS422)或24V（RS422）輸入，NPN、PNP單路信號

● 輸出：兩路脈沖信號AEIC7272驅動芯片擴展輸出

● 輸入輸出端子：A+、A-、B+、B-、Z+、Z-

● 工作電源：24V/DC

● 存儲溫度：-25℃~60℃

● 外殼：75*35*70 長*寬*高

● 安裝方式：導軌安裝

● 接線端子可插拔

可擴展式脈沖信號分配轉換器電源主控模塊.pdf

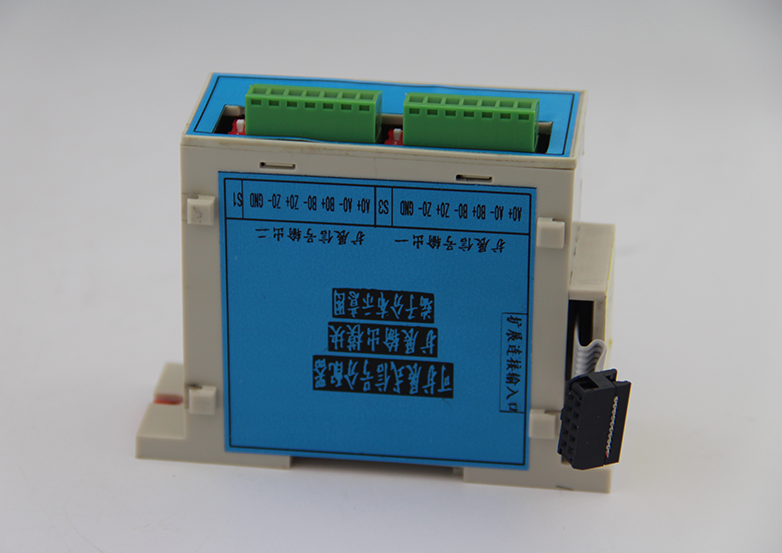

可擴展式脈沖信號分配轉換器（輸出模塊）

可擴展輸出模塊采用高速光耦隔離，輸入1路脈沖信號，同步隔離輸出兩路，輸入可選5V(TTL/單端)或24V(HTL/單端)，輸出可選5V(TTL)或24V（HTL），輸入與輸出可巧妙地利用撥碼切換選擇不同電平定義方式。此款可擴展型脈沖信號分配切換器采用工業模塊式設計，支持導軌式安裝等安裝方式。

該模塊只作為擴展模塊使用，必須與主控模塊配套使用，單獨無法使用。
