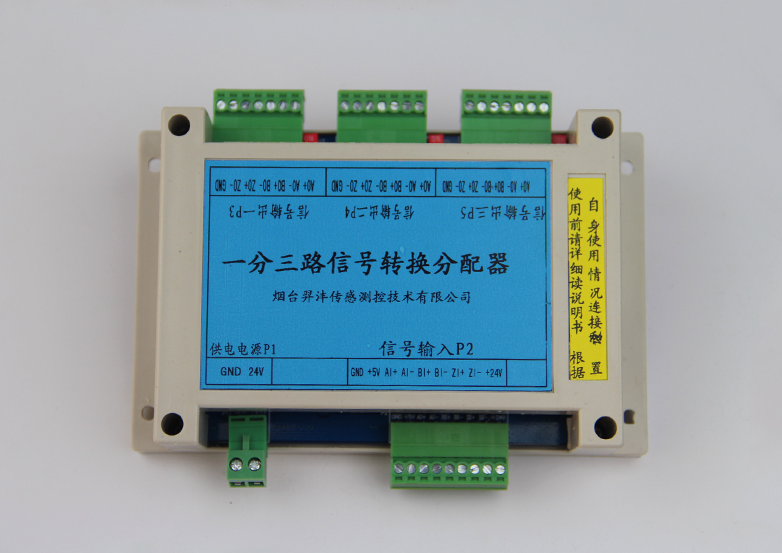

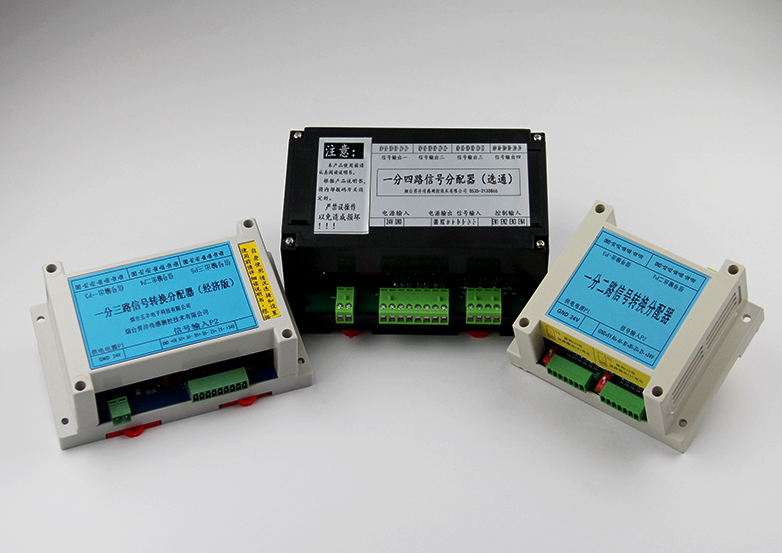

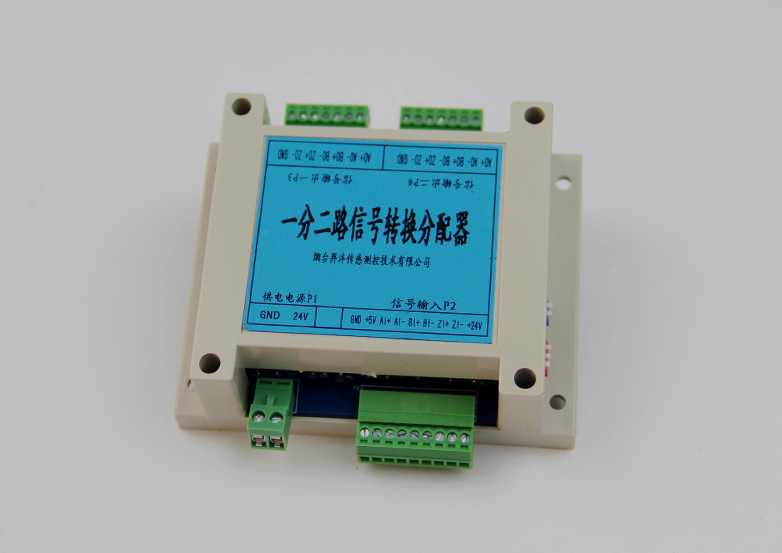

一分二路/三路信號轉換分配器

在工業4.0智能自控系統中，脈沖信號類型的傳感器經常需要接入不同終端系統，達到多種控制目的，如同步控制，上位機與現場儀表控制等。脈沖信號轉換分配器可使脈沖信號擴展為兩路或三路同步隔離輸出，也可用于調整傳感器信號電平的不同輸出。

WFFP-1型信號轉換分配器采用高速光耦隔離，輸入一路脈沖信號，同步隔離輸出兩路或三路，輸入可選 TTL信號或 HTL信號,輸出也可選TTL信號或HTL信號，輸入與輸出可巧妙地利用撥碼開關切換選擇。 WFFP-1型信號轉換分配器采用工業模塊式設計支持導軌式安裝等安裝方式。

型號規則

特點

● 支持差分信號或單端信號輸入

● 支持5V脈沖信號或24V脈沖信號輸入

● 可分成二路或三路TTL信號或HTL信號

● 輸出端電平5V和24V可選擇

● 分成的二路或三路信號隔離輸出

● 采樣頻率：2M

● 存貯溫度：-25℃~60℃

● 外形尺寸：115*90*40（二路）、145*90*40（三路）

典例應用

1）可滿足為兩個終端設備或監控裝置提供數據信息，同步隔離輸出。

2）可將編碼器，光柵尺，磁柵尺等脈沖信號的傳感器分配給兩個采集終端的場合。

3）滿足不同采集終端對同一信號采集要求不匹配的轉換隔離場合，比如儀表采集5v方波，PLC采集24v方波。

4）常見應用設備有：電機同步控制卡，PLC后臺監控系統與現場監控裝置。

一分二路 三路信號轉換分配.pdf

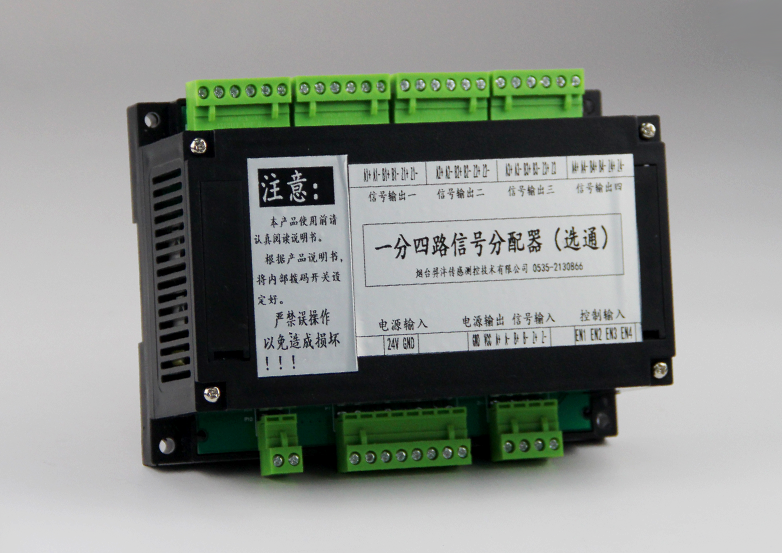

一分四路信號轉分配器

在工業4.0智能自控系統中,脈沖信號類型的傳感器經常需要接入不同終端系統，達到多種控制目的，如同步控制，上位機與現場儀表控制等。脈沖信號轉換分配器可使脈沖信號擴展為四路同步隔離輸出，也可用于調整傳感器信號電平的不同輸出。

WFFP-1-4P型信號轉換分配器采用高速光耦隔離，輸入一路脈沖信號，不僅同步隔離輸出四路，還可以一對一選通控制，向用戶提供需要的特定某一路信號。輸入可選 TTL信號或 HTL信號，輸出也可選TTL信號或HTL信號，輸入與輸出可巧妙地利用撥碼開關切換選擇。 WFFP-1-4P型信號轉換分配器采用工業模塊式設計支持導軌式安裝等安裝方式。

型號規則

特點

典例應用

1）可滿足為四個終端設備或監控裝置提供數據信息，同步隔離輸出。

2）可將編碼器，光柵尺，磁柵尺等脈沖信號的傳感器分配給四個采集終端的場合。

3）滿足不同采集終端對同一信號采集要求不匹配的轉換隔離場合，比如儀表采集5v方波，PLC采集24v方波。

一分四路信號轉分配器.pdf
