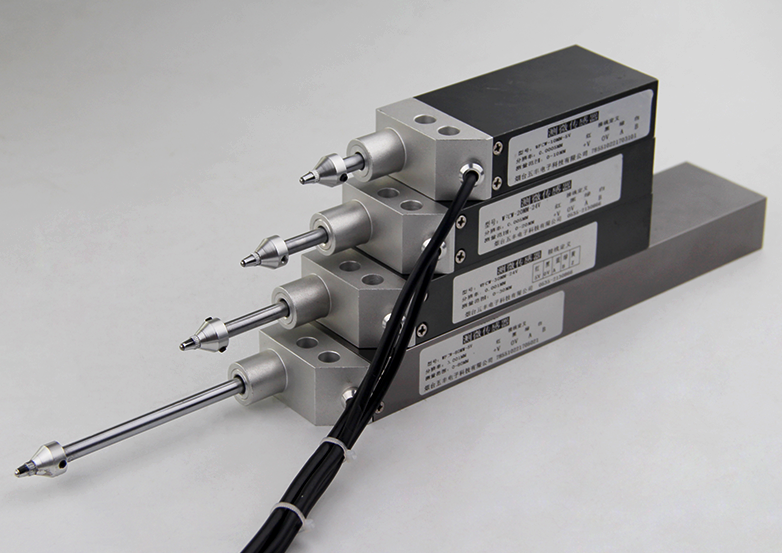

WFCW光柵測微傳感器

光柵測微傳感器，是以高精度光柵作為檢測元件的精密測量裝置，與數顯表配套，組成高精度數字化測量儀器?？纱鏅C(jī)械式千分表、扭簧比較儀、深度尺、電感測微儀和精密量塊?？奢敵?85信號或者增量脈沖信號，分辨率達到微米級。用于自動化生產中在線檢測以及精密儀器的位置檢測。其特點是測量值數字化顯示，精度高，穩定可靠，讀數直觀準確。

參數

● 供電電壓：5V、24V

● 測量范圍：0～10、0～20、0～30、0～40、0～50（mm）

● 柵距：10um(100對線/毫米)，20um（50X寸線/毫米）

● 顯示分辨率：0.5u、1um、5um

● 響應頻率：500K

● 重復精度：±1個顯示值

● 485信號：MODBUS-RTU(可選）

● 輸出信號：相位差90°的脈沖信號

● 移動速度：500mm/S

● 測量力：<2.5N(可根據需要調整）

使用舉例

WFCW光柵式測微傳感器是性價比較高的高精度位移測量傳感器，即可以單點測量又可以構建多點測量系統，測量精度高，信號穩定可靠。

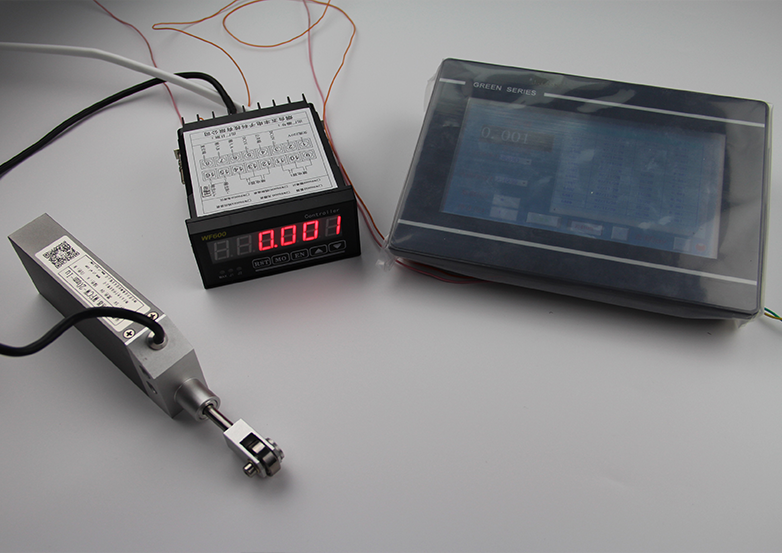

1. 與WF600數顯儀表配合使用，可以直觀準確的觀察到測量數據。

2. 選用24V信號的WFCW光柵式測微傳感器可以直接與PLC的高速計數器連接，直接采集測量數據。

3. WFCW光柵式測微傳感器與485轉換模塊配合使用，可輸出485信號，實現與上位機的通訊。

可選用不同的測頭，實現對不同工件的測量，和特殊場合的測量需求。

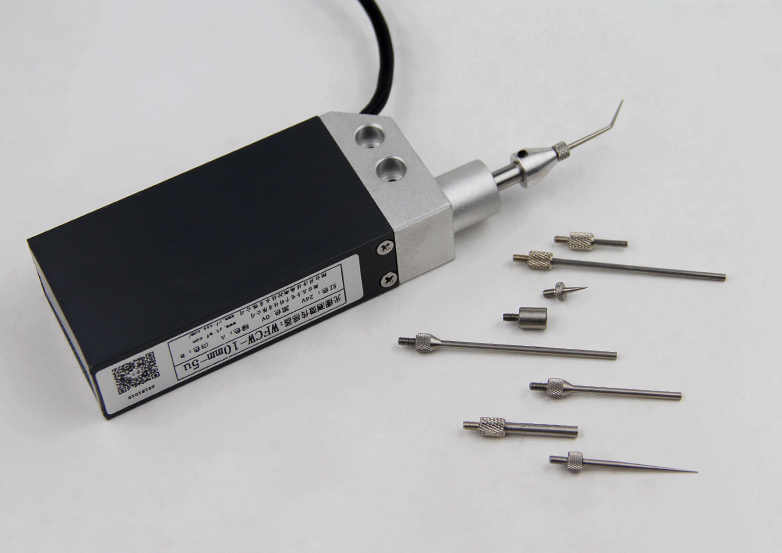

測頭選型

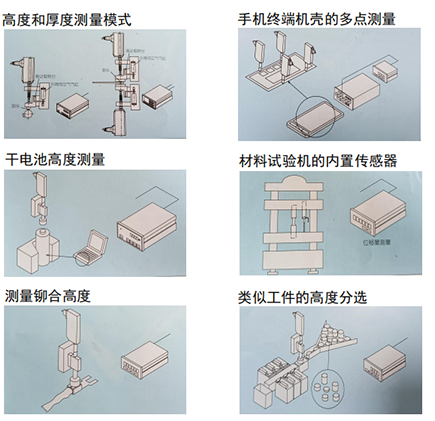

應用示例

尺寸圖

光柵測微傳感器.pdf
