旋變編碼器解碼板

所屬欄目：信號轉換模塊

發布時間：2023-11-06

關注度：550次

簡單介紹：聯系熱線：朱經理15053553352（微同）

在線訂購

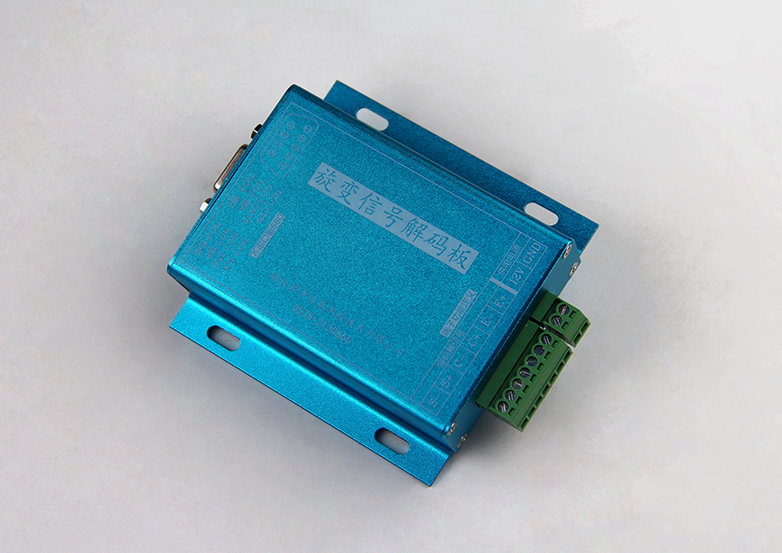

旋變編碼器解碼板

此款旋變解碼板，是針對市場上常用的伺服電機類旋變編碼器和閉環矢量控制用旋變類編碼器開發的模塊產品。解碼板采用專用旋變解碼芯片，適用于單相勵磁、雙相輸出(BRT)型旋轉變壓器，具有高跟蹤速率、高位置分辨率、分辨率可配置、單極/多極旋變都可解碼等特點。解碼板本身設計了激勵電源信號放大電路，增強了激勵電源輸出能力，可以驅動多種旋變編碼器型號，應用范圍廣。另外，解碼板體積緊湊，安裝和連接簡單，可以方便的以嵌入式模塊的形態，用于電機控制器等設備。

原理

旋變解碼板的激勵電源產生電路對旋變初級繞組提供正弦激勵，并檢測次級繞組返回的調制信號，通過芯片內部的數字處理，識別旋變轉子的位置和速度，以SPI和增量的形式輸出與外部處理器進行信息交互。

參數

● 供電電源：DC12V ±0.5V

● 適用旋變類型:單相勵磁雙相輸出的單極/多極旋變

● 輸出信號分辨率：10位/12位/14位/16位可選擇

● 輸出信號方式：SPI/增量（ABZ）

● 邏輯電平：5V

● 勵磁激勵頻率：5kHz

● 勵磁激勵電壓：Vp-p=8V

旋變解碼板.pdf
